Описание

Ручной гидравлический аксиальный пресс для монтажа систем водоснабжения и отопления из труб PEX. Предназначен для соединений с аксиальными фитингами и надвижными гильзами. Комплект позволяет выполнить весь основной цикл монтажа: расширить конец трубы, установить фитинг и надвинуть гильзу гидравлическим прессом. Поддерживаемые диаметры: 16, 20, 25 и 32 мм. В комплект входят расширительные насадки для труб Flex/Pink и Stabil. Подходит для разводки водоснабжения, переноса мокрых точек, монтажа отопления и других работ с совместимыми системами PEX.

Характеристики

Назначение

Монтаж труб PEX

Тип соединения

Надвижная гильза

Диаметр труб

16, 20, 25 и 32 мм

Тип привода

Ручной гидравлический

Максимальное усилие

5 т

Максимальный ход

30 мм

Совместимые трубы

PEX и металлополимерные трубы

Расширительные насадки Flex/Pink

16×2,2; 20×2,8; 25×3,5; 32×4,4 мм

Расширительные насадки Stabil

16×2,6; 20×2,9; 25×3,7; 32×4,7 мм

Масса комплекта

6 кг

Комплект

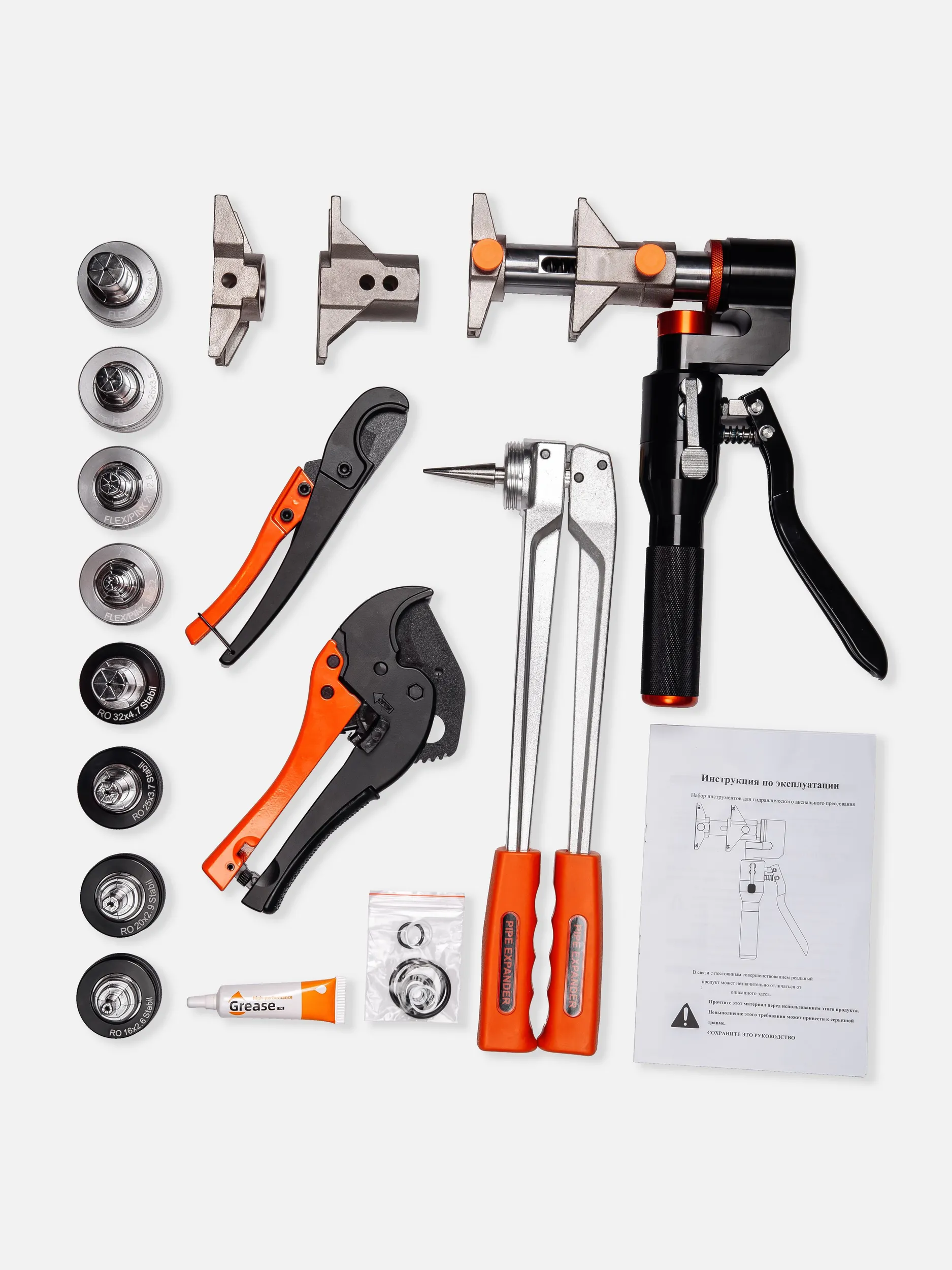

Гидравлический аксиальный пресс — 1 шт. Ручной расширитель PEX — 1 шт. Насадки пресса 16, 20, 25, 32 мм. Расширительные насадки Flex/Pink: 16×2,2; 20×2,8; 25×3,5; 32×4,4 мм. Расширительные насадки Stabil: 16×2,6; 20×2,9; 25×3,7; 32×4,7 мм. Ножницы для труб — 2 шт. Ремкомплект гидравлики — 1 комплект. Кейс для хранения и переноски.

Инструкции

Ровно отрежите трубу труборезом. Подберите расширительную насадку строго под диаметр и толщину стенки трубы. Установите надвижную гильзу согласно требованиям используемой системы фитингов. Расширьте конец трубы экспандером. При повторных расширениях немного поворачивайте инструмент. Вставьте фитинг в расширенную трубу до необходимого положения. Установите на пресс насадки соответствующего диаметра. Гидравлическим прессом надвиньте гильзу на фитинг до предусмотренного системой упора. После соединения убедитесь, что фитинг и гильза установлены ровно. Перед началом работы убедитесь в совместимости трубы, фитинга, гильзы и выбранной насадки.
